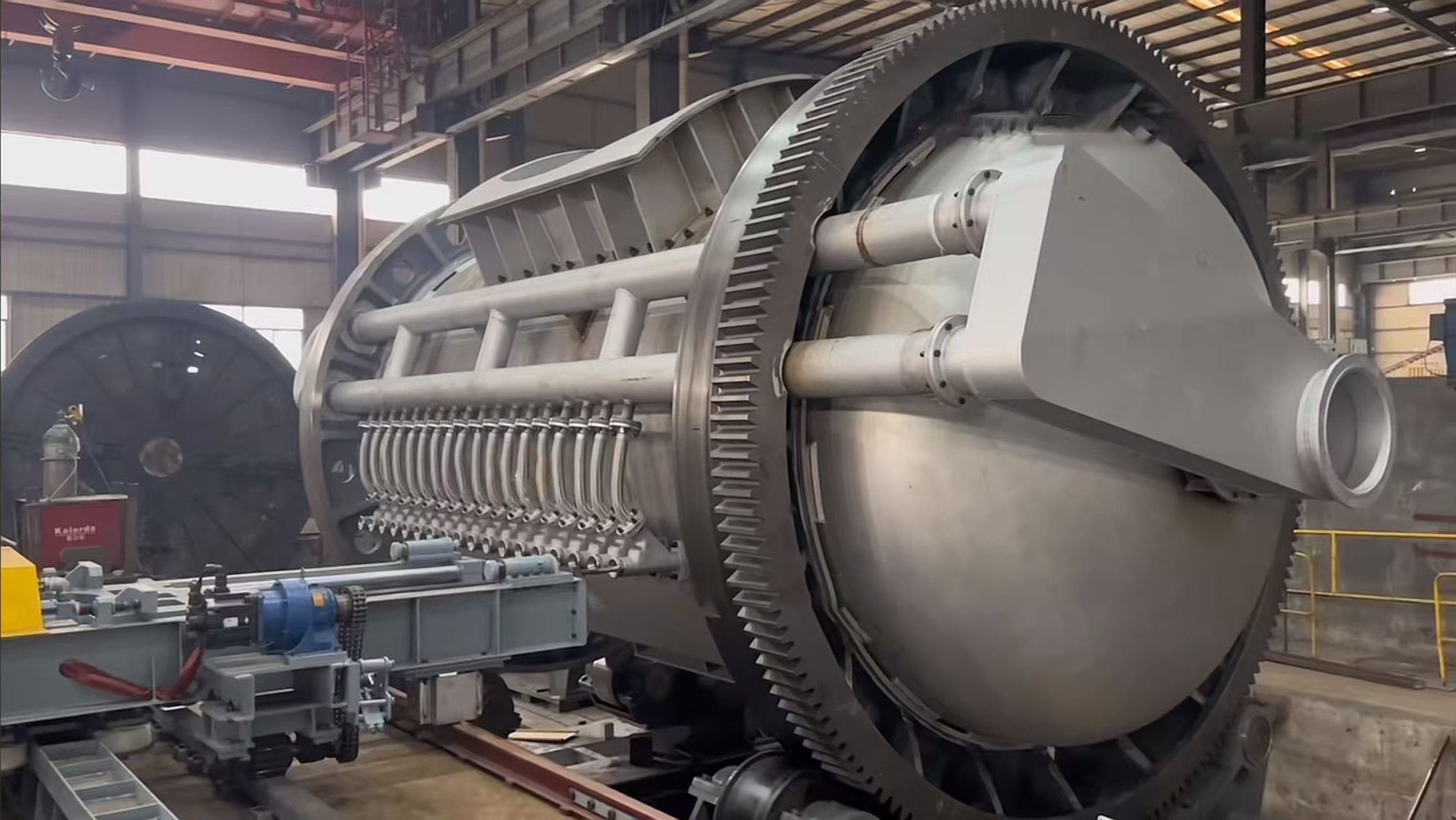

Медеплавильные конвертеры (в качестве примера можно привести наиболее распространенный горизонтальный P-S конвертер) значительно отличаются от сталеплавильных конвертеров по структуре и составу. Их основные системы или устройства в основном включают следующие аспекты:

Корпус печи: Это основной контейнер для плавки, состоящий в основном из внешней оболочки, сваренной из толстых стальных пластин, облицованной высокотемпературными и коррозионностойкими магнезиальными кирпичами, магнезиально-хромовыми кирпичами или хромомагнезиальными кирпичами. В середине корпуса печи расположено отверстие для загрузки, отвода дымовых газов, удаления шлака и выпуска меди. С обеих сторон корпуса печи обычно устанавливаются колесные диски для поддержки его на опорных роликах и обеспечения вращения.

Опорное устройство: Используется для поддержки и стабилизации всего корпуса печи, в основном состоит из узлов опорных роликов и узлов упорных роликов. Узлы опорных роликов обычно включают несколько пар роликов, на которых корпус печи опирается с помощью колесных дисков; Упорные роликовые узлы предотвращают осевое перемещение корпуса печи во время вращения.

Приводное устройство: Используется для вращения корпуса печи в соответствии с требованиями различных производственных процессов. Обычно состоит из электродвигателя, редуктора, зубчатой передачи и большого зубчатого кольца, закрепленного на корпусе печи, приводящего корпус печи во вращение посредством зацепления шестерен. **Система подачи воздуха (устройство подачи воздуха):** Используется для подачи сжатого воздуха в расплавленный металл внутри печи и имеет решающее значение для реакции окисления. Обычно состоит из ряда фурм (воздухозаборников), расположенных горизонтально с одной стороны корпуса печи, для подачи сжатого воздуха. Конструктивно включает в себя в основном воздуховоды и фурмы; фурмы являются расходными деталями и требуют регулярного технического обслуживания и замены.

Огнеупорный материал: Выступая в качестве футеровки печи, он непосредственно контактирует с высокотемпературным расплавленным металлом (медный штейн, пузырчатая медь), шлаком и потоком воздуха. В качестве основного материала используется магнезиальный, магнезиально-хромовый или хромомагнезиальный кирпич, а его эксплуатационные характеристики и качество являются ключевыми факторами, определяющими срок службы конвертера (возраст печи).

Кроме того, для обеспечения бесперебойного производства, защиты окружающей среды и безопасности конвертер также оснащен системой вытяжных шкафов (для сбора высокотемпературных дымовых газов, содержащих SO₂, образующихся в процессе плавки), противопожарными устройствами, системой подачи флюса (для добавления шлакообразующих флюсов, таких как кварц) и системой управления для автоматизации производственного процесса.
