В современных процессах выплавки меди электролитическая очистка является ключевым этапом производства высокочистой катодной меди. На этом этапе в качестве сырья используются пирометаллургически очищенные и отлитые анодные пластины, а благодаря электрохимическим принципам чистота меди повышается с приблизительно 99,5% до более чем 99,99%, при этом эффективно извлекаются драгоценные металлы, такие как золото и серебро.

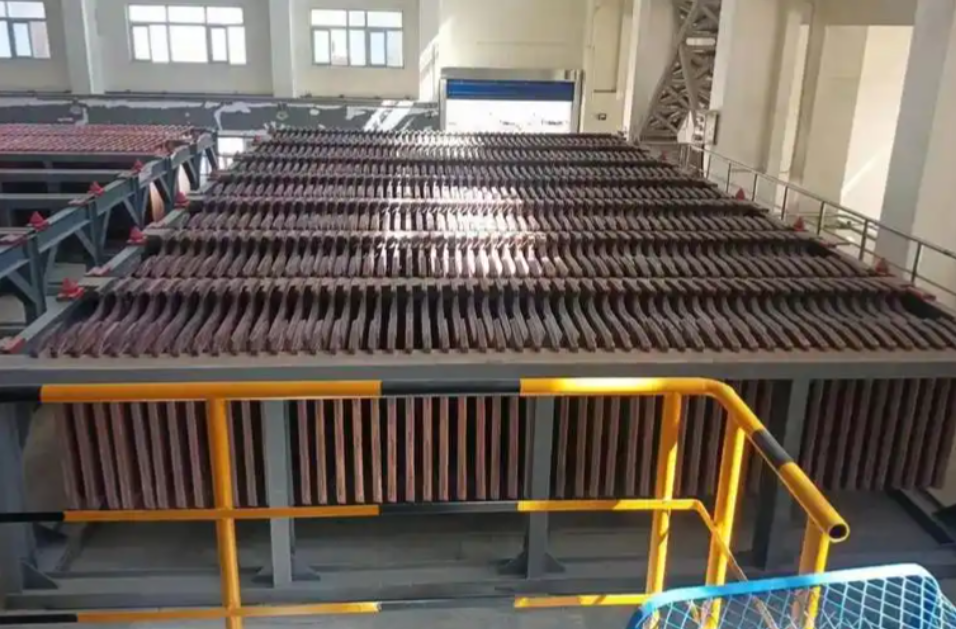

Основной состав оборудования электролитического цеха

Полная система производства электролитической меди в основном состоит из электролитической ячейки и поддерживающих ее автоматизированных блоков:

1. Электролитическая ячейка и система электропитания

Электролитическая ячейка: В качестве реакционного сосуда это, как правило, большой прямоугольный резервуар, требующий коррозионной стойкости, термостойкости и хорошей электрической изоляции. Современные крупные заводы, как правило, используют электролитические ячейки с площадью катода в одной ячейке 90-100 м² для увеличения производственной мощности.

Выпрямитель: преобразует переменный ток в постоянный, обеспечивая стабильный ток для процесса электролиза и служа источником питания для осаждения ионов меди на катоде.

2. Автоматизированные установки для обработки электродных пластин

Для повышения эффективности и безопасности современные цеха, как правило, оснащаются механизированным и автоматизированным оборудованием для обработки электродных пластин:

Установка формования и размещения анодов: выравнивает анодные пластины, выпрямляет монтажные выступы и фрезерует их для обеспечения точной загрузки.

Установка удаления катода: удаляет электролитически осажденные медные пластины с катодной основы и выполняет промывку, укладку и взвешивание для выпуска.

Установка промывки и укладки остаточных электродов: обрабатывает остаточные анодные электроды после электролиза, восстанавливая остаточную стоимость.

3. Система циркуляции и очистки раствора

Циркуляционные насосы и теплообменники: обеспечивают циркуляцию электролита (раствора сульфата меди) внутри резервуара, поддерживая равномерный состав и температуру. Теплообменники с титановыми пластинами широко используются для точного контроля температуры.

Оборудование для очистки: Периодически удаляет электролит и использует реакторы и другое оборудование для удаления накопившихся примесей неблагородных металлов, обеспечивая чистоту электролита.

Современное оборудование для электролиза меди и автоматизированные системы являются технологической основой для обеспечения соответствия конечной катодной меди стандартам LME Grade A и эффективного контроля производственных затрат.
