Срок службы печи является ключевым показателем экономической эффективности предприятий медеплавильного производства. Расход огнеупорных материалов в пирометаллургических конвертерах составляет наибольшую долю в процессах пирометаллургической обработки тяжелых цветных металлов. Решение проблемы срока службы может значительно снизить затраты и раскрыть производственный потенциал.

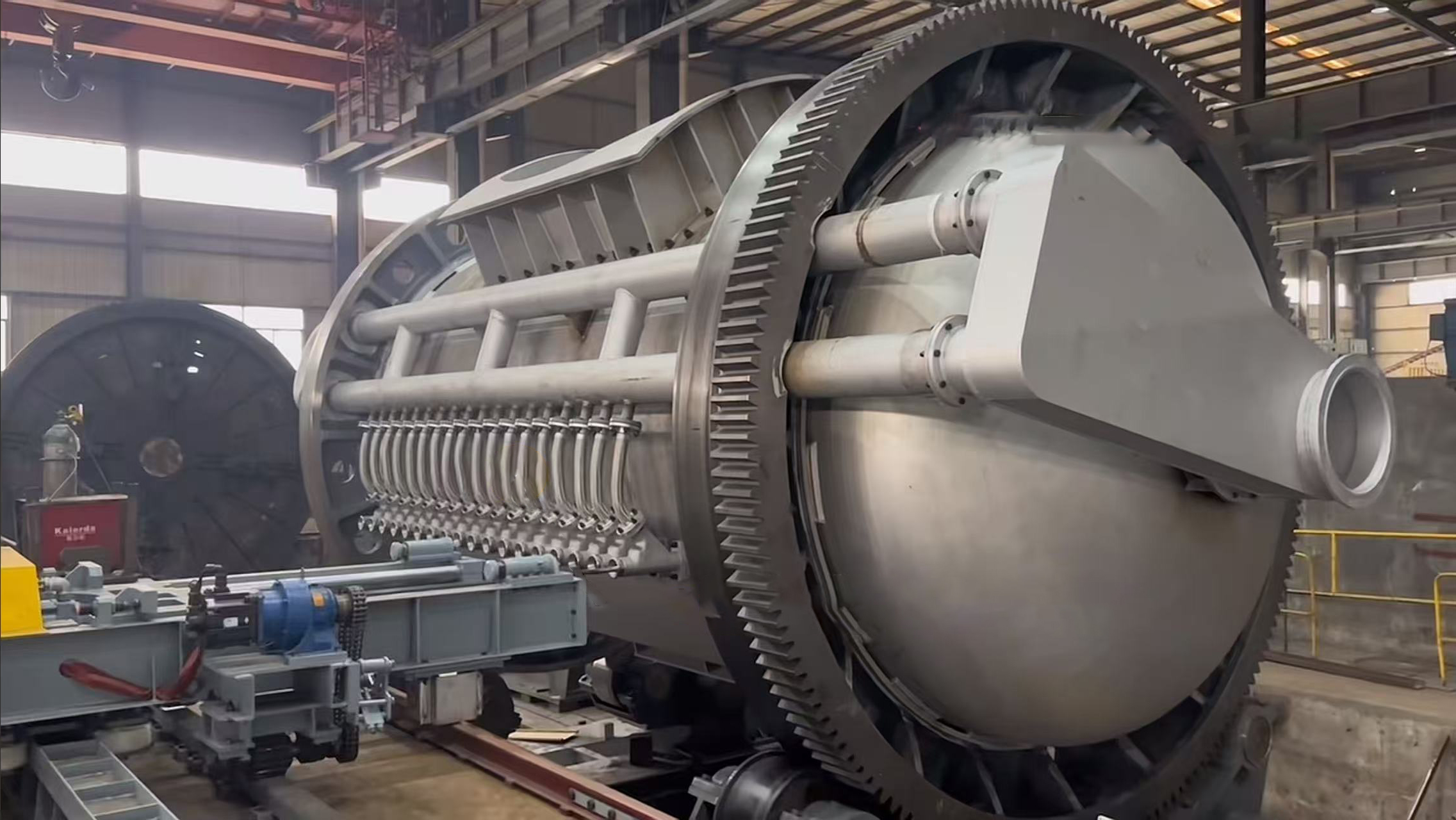

Механизм повреждения огнеупорных материалов: Износ футеровки горизонтальной продувочной печи является результатом совокупного воздействия химической эрозии, термического напряжения и механического износа. Химическая эрозия является основным фактором: SiO₂ в шлаке реагирует с периклазом в магнезиально-хромовых кирпичах, образуя оливин и создавая метаморфический слой, который приводит к повреждению конструкции. Термическое напряжение возникает в результате операций теплообмена в печи; при разнице температур 300℃ термическое напряжение может достигать 25–40 МПа, превышая прочность кирпичей и вызывая растрескивание и отслаивание. Механический износ включает в себя промывку расплава и работу фурм; эти три фактора ускоряют друг друга, создавая порочный круг. Стратегия выбора материала: Магнезиально-хромовый кирпич является основным выбором, обладая такими преимуществами, как высокая огнеупорность и высокая устойчивость к эрозии щелочным шлаком. Для зоны фурм рекомендуется использовать магнезиально-хромовый кирпич, сваренный электроплавлением (например, с более высоким содержанием Cr₂O₃ + Al₂O₃ и меньшей пористостью), в то время как в других зонах следует использовать магнезиально-хромовый кирпич, сваренный прямым способом.

Ключевые моменты эксплуатации и технического обслуживания: Внедрить систему регулярного осмотра футеровки печи и оперативно заменять поврежденные материалы; строго контролировать качество футеровки (толщина швов ≤1 мм) и надлежащим образом просушивать печь. Во время работы сократить время простоя, контролировать температуру продувки до 1200–1300 ℃, избегать чрезмерного содержания кремния, поддерживать стабильный поток воздуха и уменьшить температурный градиент стенок печи.

Для продления срока службы печи необходим переход от «пассивной замены» к «проактивному управлению» — сочетание систематического анализа механизмов повреждений, оптимизированного выбора материалов, стандартизированной эксплуатации и технического обслуживания, а также усиленного контроля футеровки печи для достижения значительного увеличения срока ее службы.
