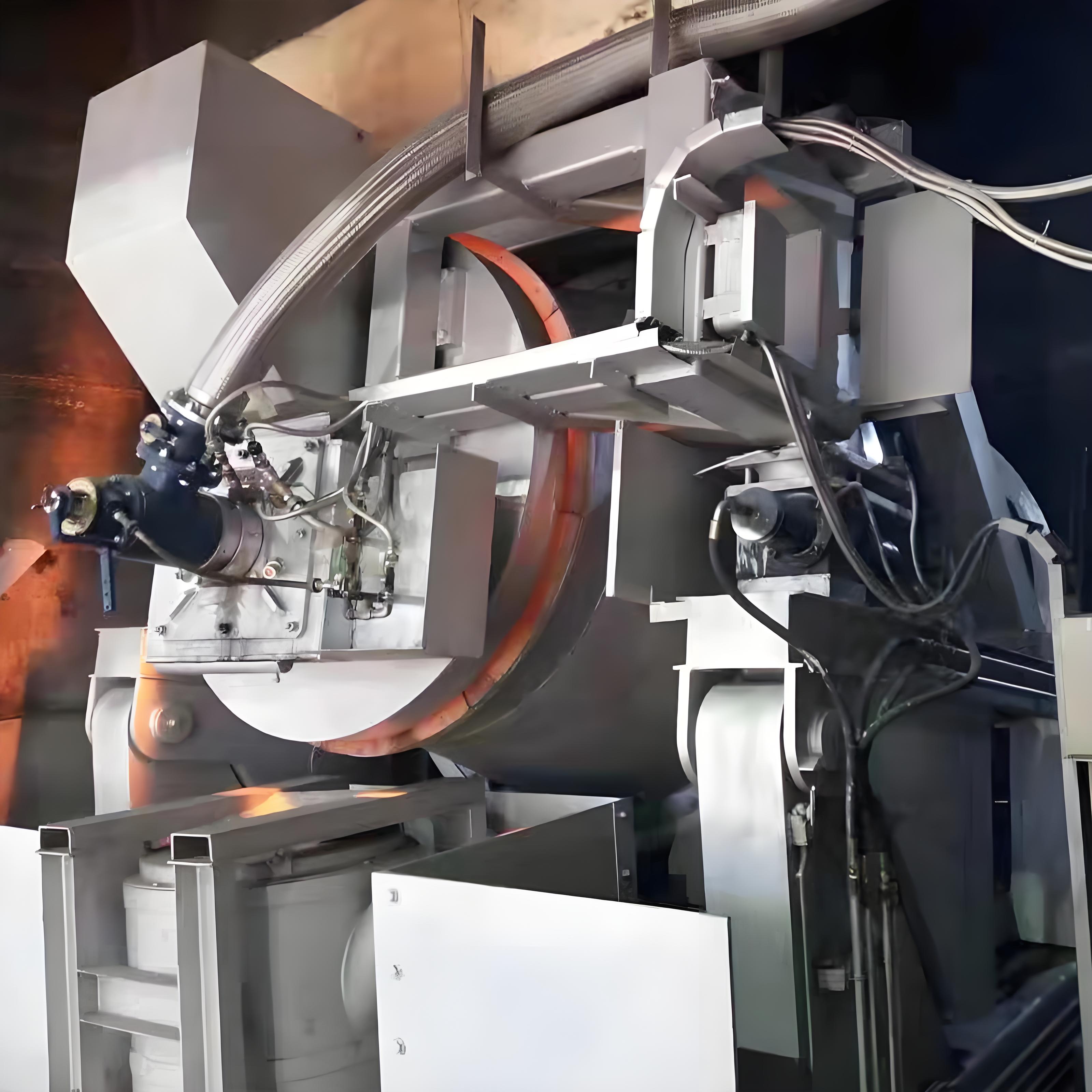

Медная опрокидывающаяся печь является ключевым элементом оборудования в плавке цветных металлов (таких как медь и свинец). Она обеспечивает выгрузку расплавленного металла и контроль технологического процесса за счет наклона печи. Ее основные компоненты следующие:

1. Корпус опрокидывающейся печи: состоит из корпуса печи (плавильный бассейн, облицованный огнеупорным материалом), оболочки печи (стальная несущая конструкция) и механизма наклона (гидравлическая или механическая система привода). Он поддерживает процесс плавки и позволяет наклонять печь на 0°–90° для выгрузки расплавленного металла. Также оснащен системой сжигания и контрольными устройствами.

2. Шлюзовая система: включает наклонный желоб (облицованный огнеупорным материалом), устройство регулирования потока (запорный стержень или затвор) и опорную раму. Она направляет поток расплавленного металла к расположенному ниже оборудованию, регулирует скорость потока для предотвращения разбрызгивания и засорения, а некоторые системы имеют нагревательные элементы для предотвращения затвердевания.

3. Дисковая литейная машина: состоит из вращающегося диска, литейного узла, системы охлаждения и устройства для извлечения из формы. Она производит количественную отливку расплавленного металла в стандартные слитки. Диск вращается непрерывно, и в комплект входит автоматический робот для извлечения слитков.

4. Система пылеудаления: включает в себя газосборный колпак, дымоход, пылесборник (электростатический осадитель или рукавный фильтр), вытяжной вентилятор и дымовую трубу. Она собирает и очищает дымовые газы перед выбросом, а некоторые системы интегрируют устройства для рекуперации отработанного тепла.

5. Система дымохода и вытяжки: состоит из высокотемпературного дымохода, компенсатора, задвижки и вытяжного вентилятора, соединяет корпус печи с системой пылеудаления, регулирует поток дымовых газов, поддерживает отрицательное давление внутри печи и имеет аварийный вытяжной патрубок.

6. Вспомогательное оборудование: система подачи обеспечивает автоматическую подачу; гидравлическая система обеспечивает питание для наклона печи; система охлаждающей воды циркулирует и охлаждает ключевые компоненты; А автоматизированная система управления контролирует параметры.

Сценарии применения: Используется в медеплавильном производстве для переработки штейна в катодную медь; используется в свинцовоплавильном производстве для плавки неочищенного свинца. Система пылеудаления улавливает дымовые газы, содержащие свинец, и отводит их в установку десульфуризации. Оборудование наклонной печи разработано с учетом основного технологического процесса, работает в комплексе с ним, а фактическая конфигурация корректируется в соответствии с требованиями процесса.
