Типичная система циркуляции электролита в медном сплаве обычно состоит из следующих основных компонентов, которые работают вместе для поддержания стабильной электролитической среды:

Циркуляционный насос: обеспечивает питание для непрерывного потока электролита по всей системе.

Входные и выходные трубы: Они образуют каналы для входа и выхода электролита из электролитической ячейки, формируя основу циркуляции.

Бак высокого уровня: Обычно располагается на возвышенности, используя разницу высот для обеспечения стабильного и самотекного потока электролита в электролитическую ячейку, гарантируя стабильное давление и скорость потока.

Бак низкого уровня (циркуляционный бак): Используется для приема электролита, вытекающего из электролитической ячейки, выступая в качестве буфера и механизма сбора.

Основная цель системы циркуляции электролита — поддержание стабильной и однородной электролитической среды. В частности, это включает в себя:

Поддержание однородного состава и температуры: Благодаря непрерывной циркуляции добавленное тепло, добавки и очищенный новый электролит равномерно перемешиваются, а часть электролита с избыточными примесями удаляется, обеспечивая постоянный состав и температуру электролита по всей электролитической ячейке.

Устранение концентрационной поляризации: Непрерывная циркуляция эффективно восполняет ионы меди, потребляемые вблизи катода, предотвращая чрезмерно низкие локальные концентрации ионов меди и обеспечивая равномерное осаждение меди на катоде.

Обеспечение высокого качества продукции: стабильная циркуляция является фундаментальным условием для производства высококачественной катодной меди.

Поддержание баланса жидкости в системе: контролируя уровень жидкости в каждом резервуаре циркуляционной системы, можно поддерживать относительно постоянный общий объем электролита, обеспечивая стабильность параметров процесса.

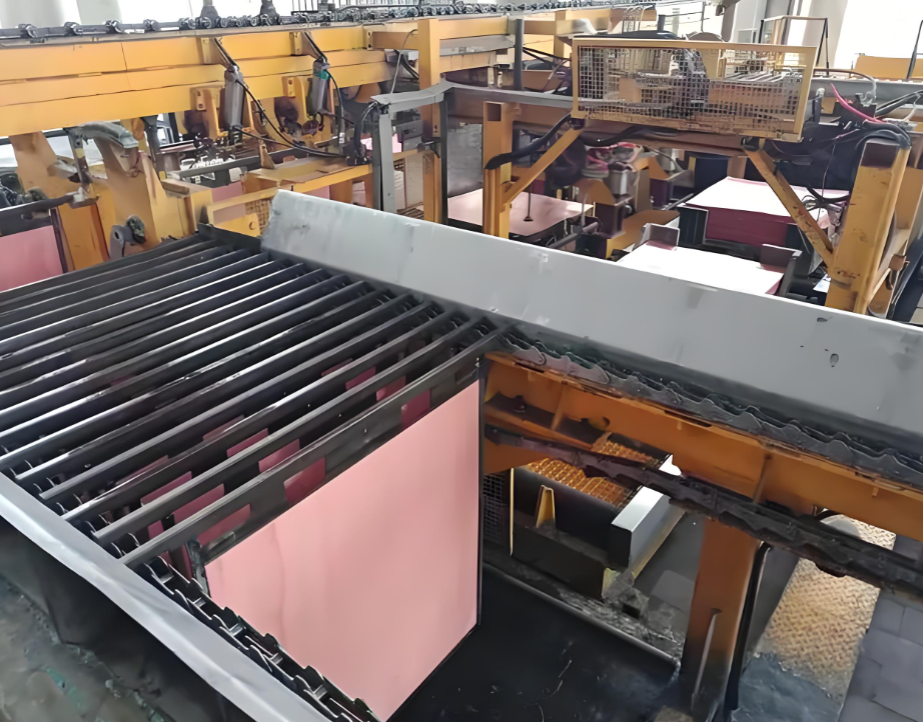

Система циркуляции электролита в оборудовании для электролиза меди, благодаря точной координации насосов, резервуаров и трубопроводов, обеспечивает равномерную концентрацию и температуру, исключает концентрационную поляризацию и стабилизирует параметры процесса, что является основной гарантией производства высокочистой катодной меди.
