Медноколчеданная руда – важный тип медной руды, состоящий преимущественно из халькопирита (CuFeS₂). Из-за низкого содержания меди для её извлечения требуется ряд процессов плавки. Современная промышленность в основном использует пирометаллургию, основные процессы которой включают обогащение, плавку, конвертирование и рафинирование.

Шаг 1: Обогащение руды

Медноколчеданную руду сначала дробят и измельчают, а затем обогащают флотацией. Благодаря добавлению собирателей и пенообразователей пузырьки, прилипшие к медьсодержащим минералам, всплывают на поверхность, образуя медный концентрат (содержащий примерно 20–30% меди), что значительно сокращает затраты на последующую переработку.

Шаг 2: Плавление

Медный концентрат загружается в печь для высокотемпературной плавки. В окислительной атмосфере часть сульфида железа (FeS) окисляется до оксида железа (FeO), который реагирует с диоксидом кремния (SiO₂) с образованием шлака. Сульфид меди (Cu₂S) реагирует с не прореагировавшим FeS с образованием штейна (40–70% меди). Шлак отделяется и выгружается благодаря своей низкой плотности.

Шаг 3: Очистка

Штейн перекачивают в конвертер и продувают воздухом. Оставшийся FeS в процессе окисления окисляется до шлака, а Cu₂S превращается в черновую медь (около 98,5%).

Шаг 4: Очистка

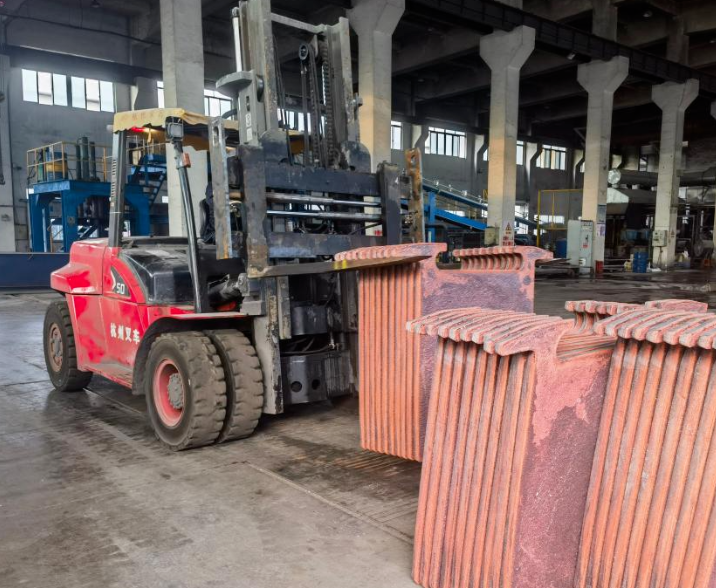

Для повышения чистоты черновая медь требует дальнейшего рафинирования. В процессе пирометаллургического рафинирования черновая медь плавится и окисляется для удаления мелких примесей (таких как мышьяк и сурьма). Анодная медь (99,5%) затем получается восстановительной реакцией. Далее следует электролитическое рафинирование: анодная медь используется в качестве анода, тонкий лист чистой меди – в качестве катода, а раствор сульфата меди – в качестве электролита. Под действием электричества анодная медь растворяется, и чистая медь осаждается на катоде, в результате чего получается электролитическая медь чистотой до 99,99%.

Подводя итог, можно сказать, что современная пирометаллургия постепенно достигла эффективного извлечения и очистки меди, проходя от низкосортной сульфидной медной руды до высокочистой электролитической меди, используя четыре основных этапа: обогащение, плавку, продувку и рафинирование.
